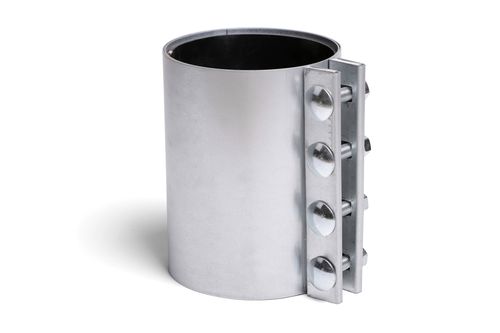

Raccord de tuyaux standard (version lourde)
Faits
Matériau : acier galvanisé / aluminium
Version lourde pour le transport sous pression
Avec double gaine intérieure et bande de mise à la terre
Vidéo sur le produit
acier galvanisé | 150 mm - 3 vis
N° d'article
Ø [mm]
Joint d'étanchéité
Temp. max.
RV3S-0650-0650-150-WE
65,0
NR/SBR clair
80 °C
RV3S-0700-0700-150-WE
70,0
NR/SBR clair
80 °C
RV3S-0761-0761-150-WE
76,1
NR/SBR clair
80 °C
RV3S-0800-0800-150-WE
80,0
NR/SBR clair
80 °C
RV3S-0840-0840-150-WE
84,0
NR/SBR clair
80 °C
RV3S-0850-0850-150-WE
85,0
NR/SBR clair
80 °C
RV3S-0889-0889-150-WE
88,9
NR/SBR clair
80 °C
RV3S-0950-0950-150-WE
95,0
NR/SBR clair
80 °C
RV3S-1000-1000-150-WE
100,0
NR/SBR clair
80 °C
RV3S-1016-1016-150-WE
101,6
NR/SBR clair
80 °C
RV3S-1040-1040-150-WE
104,0
NR/SBR clair
80 °C
RV3S-1080-1080-150-WE
108,0
NR/SBR clair
80 °C
RV3S-1100-1100-150-WE
110,0
NR/SBR clair
80 °C
RV3S-1143-1143-150-WE
114,3
NR/SBR clair
80 °C
RV3S-1200-1200-150-WE
120,0
NR/SBR clair
80 °C
RV3S-1250-1250-150-WE
125,0
NR/SBR clair
80 °C
RV3S-1270-1270-150-WE
127,0
NR/SBR clair
80 °C
RV3S-1290-1290-150-WE
129,0
NR/SBR clair
80 °C
Raccord de tuyaux standard (version lourde)
Faits
Matériau : acier galvanisé / aluminium
Version lourde pour le transport sous pression
Avec double gaine intérieure et bande de mise à la terre
Vidéo sur le produit
acier galvanisé | 200 mm - 4 vis (jusqu'à Ø150 mm)
N° d'article
Ø [mm]
Joint d'étanchéité
Temp. max.
RV3S-0650-0650-200-WE
65,0
NR/SBR clair
80 °C
RV3S-0700-0700-200-WE
70,0
NR/SBR clair
80 °C
RV3S-0761-0761-200-WE
76,1
NR/SBR clair
80 °C
RV3S-0800-0800-200-WE
80,0
NR/SBR clair
80 °C
RV3S-0840-0840-200-WE
84,0
NR/SBR clair
80 °C
RV3S-0850-0850-200-WE
85,0
NR/SBR clair
80 °C
RV3S-0889-0889-200-WE
88,9
NR/SBR clair
80 °C
RV3S-0950-0950-200-WE
95,0
NR/SBR clair
80 °C
RV3S-1000-1000-200-WE
100,0
NR/SBR clair
80 °C
RV3S-1016-1016-200-WE
101,6
NR/SBR clair
80 °C
RV3S-1040-1040-200-WE
104,0
NR/SBR clair
80 °C
RV3S-1080-1080-200-WE
108,0
NR/SBR clair
80 °C
RV3S-1100-1100-200-WE
110,0
NR/SBR clair
80 °C
RV3S-1143-1143-200-WE
114,3
NR/SBR clair
80 °C
RV3S-1200-1200-200-WE
120,0
NR/SBR clair
80 °C
RV3S-1250-1250-200-WE
125,0
NR/SBR clair
80 °C
RV3S-1270-1270-200-WE
127,0
NR/SBR clair
80 °C
RV3S-1290-1290-200-WE
129,0
NR/SBR clair
80 °C
RV3S-1330-1330-200-WE
133,0
NR/SBR clair
80 °C
RV3S-1350-1350-200-WE
135,0
NR/SBR clair
80 °C
RV3S-1397-1397-200-WE
139,7
NR/SBR clair
80 °C
RV3S-1460-1460-200-WE
146,0
NR/SBR clair
80 °C
RV3S-1500-1500-200-WE
150,0
NR/SBR clair
80°C
acier galvanisé | 200 mm - 4 vis (à partir de Ø150 mm)
N° d'article
Ø [mm]
Joint d'étanchéité
Temp. max.
RV3S-1520-1520-200-WE
152,0
NR/SBR clair
80°C
RV3S-1550-1550-200-WE
155,0
NR/SBR clair
80 °C
RV3S-1590-1590-200-WE
159,0
NR/SBR clair
80 °C
RV3S-1683-1683-200-WE
168,3
NR/SBR clair
80 °C
RV3S-1740-1740-200-WE
174,0
NR/SBR clair
80 °C
RV3S-1800-1800-200-WE
180,0
NR/SBR clair
80 °C
RV3S-1910-1910-200-WE
191,0
NR/SBR clair
80 °C
RV3S-1930-1930-200-WE
193,0
NR/SBR clair
80 °C
RV3S-2000-2000-200-WE
200,0
NR/SBR clair
80 °C
RV3S-2040-2040-200-WE
204,0
NR/SBR clair
80 °C
RV3S-2100-2100-200-WE
210,0
NR/SBR clair
80 °C
RV3S-2190-2190-200-WE
219,0
NR/SBR clair
80 °C
RV3S-2300-2300-200-WE
230,0
NR/SBR clair
80 °C
RV3S-2500-2500-200-WE
250,0
NR/SBR clair
80 °C
RV3S-2600-2600-200-WE
260,0
NR/SBR clair
80 °C
RV3S-2660-2660-200-WE
266,0
NR/SBR clair
80 °C
RV3S-2730-2730-200-WE
273,0
NR/SBR clair
80 °C
RV3S-2800-2800-200-WE
280,0
NR/SBR clair
80 °C
DESCRIPTION DU PRODUIT
Les raccords de tuyaux sont très souvent utilisés pour le transport sous pression. Dans l'industrie des matières plastiques, on les trouve donc très souvent sur un silo extérieur. Les raccords de tuyaux de Michel Tube existent en différents matériaux, la variante en acier galvanisé étant la plus utilisée. En ce qui concerne les longueurs, une plage de 150 mm à 200 mm est privilégiée de manière standard. Le serrage s'effectue alors au moyen de trois ou quatre vis. Comme pour les raccords de tuyaux, l'étanchéité est assurée par un joint plat. Il est important de savoir et de respecter que les raccords de tuyaux ont uniquement une fonction d'étanchéité du tuyau et ne peuvent pas le maintenir dans le sens axial en cas de coups de bélier. Pour cela, nous recommandons impérativement une décharge de traction.
GALERIE D'IMAGES
Raccords tubulaires standard pour le verre et l'acier inoxydable
Pour le raccordement de tubes en verre et en acier inoxydable
Tube rond en acier inoxydable
matériau : Acier inoxydable 1.4301
longueur : 6000mm
Couture intérieure lissée
Données techniques
matériel :
Acier inoxydable 1.4301
Longueur standard :
6000mm
diamètre :
38 - 168,3mm
épaisseur de la paroi :
1,5mm, 2mm & 3mm
Numéros d'articles
Ø extérieur
Rayon 100 / 120 / 150 mm
Rayon de 250 mm
Rayon de 500 mm
Rayon de 800 mm
38.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1234
40.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
45.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 2.0
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
