Coude de tuyau résistant à l'usure
Faits
Durée de vie nettement plus longue par rapport à l'acier inoxydable 1.4301
Peut être monté avec des raccords de tuyaux standard
Autres dimensions sur demande
Vidéo sur le produit
Ø38,0 X 1,5 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-038015-90100-1010
90
100
100
100
RBV-038015-45100-1010
45
100
100
100
RBV-038015-90250-1010
90
250
100
100
RBV-038015-45250-1010
45
250
100
100
RBV-038015-90500-2020
90
500
200
200
RBV-038015-45500-2020
45
500
200
200
RBV-038015-90800-2020
90
800
200
200
RBV-038015-45800-2020
45
800
200
200
Ø40,0 X 1,5 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-040015-90100-1010
90
100
100
100
RBV-040015-45100-1010
45
100
100
100
RBV-040015-90250-1010
90
250
100
100
RBV-040015-45250-1010
45
250
100
100
RBV-040015-90500-2020
90
500
200
200
RBV-040015-45500-2020
45
500
200
200
RBV-040015-90800-2020
90
800
200
200
RBV-040015-45800-2020
45
800
200
200
Ø45,0 X 1,5 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-045015-90100-1010
90
100
100
100
RBV-045015-45100-1010
45
100
100
100
RBV-045015-90300-2020
90
300
200
200
RBV-045015-45300-2020
45
300
200
200
RBV-045015-90500-2020
90
500
200
200
RBV-045015-45500-2020
45
500
200
200
RBV-045015-90800-2020
90
800
200
200
RBV-045015-45800-2020
45
800
200
200
Ø50,0 X 1,5 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-050015-90100-1010
90
100
100
100
RBV-050015-45100-1010
45
100
100
100
RBV-050015-90250-1010
90
250
100
100
RBV-050015-45250-1010
45
250
100
100
RBV-050015-90300-2020
90
300
200
200
RBV-050015-45300-2020
45
300
200
200
RBV-050015-90500-2020
90
500
200
200
RBV-050015-45500-2020
45
500
200
200
RBV-050015-90800-2020
90
800
200
200
RBV-050015-45800-2020
45
800
200
200
Ø54,0 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-054020-90120-1010
90
120
100
100
RBV-054020-45120-1010
45
120
100
100
RBV-054020-90250-2020
90
250
100
100
RBV-054020-45250-2020
45
250
100
100
RBV-054020-90500-2020
90
500
200
200
RBV-054020-45500-2020
45
500
200
200
RBV-054020-90800-2020
90
800
200
200
RBV-054020-45800-2020
45
800
200
200
Ø60,3 X 1,5 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-060315-90120-1515
90
120
150
150
RBV-060315-45120-1515
45
120
150
150
RBV-060315-90250-2020
90
250
200
200
RBV-060315-45250-2020
45
250
200
200
RBV-060315-90300-2020
90
300
200
200
RBV-060315-45300-2020
45
300
200
200
RBV-060315-90500-2020
90
500
200
200
RBV-060315-45500-2020
45
500
200
200
RBV-060315-90800-2020
90
800
200
200
RBV-060315-45800-2020
45
800
200
200
Ø65,0 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-065020-90120-1515
90
120
150
150
RBV-065020-45120-1515
45
120
150
150
RBV-065020-90250-2020
90
250
200
200
RBV-065020-45250-2020
45
250
200
200
RBV-065020-90500-2020
90
500
200
200
RBV-065020-45500-2020
45
500
200
200
RBV-065020-90800-2020
90
800
200
200
RBV-065020-45800-2020
45
800
200
200
Ø70,0 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-070020-90150-1515
90
150
150
150
RBV-070020-45150-1515
45
150
150
150
RBV-070020-90250-2020
90
250
200
200
RBV-070020-45250-2020
45
250
200
200
RBV-070020-90500-2020
90
500
200
200
RBV-070020-45500-2020
45
500
200
200
RBV-070020-90800-2020
90
800
200
200
RBV-070020-45800-2020
45
800
200
200
Ø76,1 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-076120-90150-2020
90
150
200
200
RBV-076120-45150-2020
45
150
200
200
RBV-076120-90250-2020
90
250
200
200
RBV-076120-45250-2020
45
250
200
200
RBV-076120-90500-2020
90
500
200
200
RBV-076120-45500-2020
45
500
200
200
RBV-076120-90800-2020
90
800
200
200
RBV-076120-45800-2020
45
800
200
200
Ø80,0 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-080020-90150-2020
90
150
200
200
RBV-080020-45150-2020
45
150
200
200
RBV-080020-90250-2020
90
250
200
200
RBV-080020-45250-2020
45
250
200
200
RBV-080020-90500-2020
90
500
200
200
RBV-080020-45500-2020
50
500
200
200
RBV-080020-90800-2020
90
800
200
200
RBV-080020-45800-2020
45
800
200
200
Ø84,0 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-084020-90500-2020
90
500
200
200
RBV-084020-45500-2020
45
500
200
200
RBV-084020-90800-2020
90
800
200
200
RBV-084020-45800-2020
45
800
200
200
Ø88,9 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-0888920-90150-2020
90
150
200
200
RBV-0888920-45150-2020
45
150
200
200
RBV-0888920-90250-2020
90
250
200
200
RBV-0888920-45250-2020
45
250
200
200
RBV-0888920-90500-2020
90
500
200
200
RBV-0888920-45500-2020
45
500
200
200
RBV-0888920-90800-2020
90
800
200
200
RBV-0888920-45800-2020
45
800
200
200
Ø101,6 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-101620-90500-2020
90
500
200
200
RBV-101620-45500-2020
45
500
200
200
RBV-101620-90800-2020
90
800
200
200
RBV-101620-45800-2020
45
800
200
200
Ø104,0 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-104020-90500-2020
90
500
200
200
RBV-104020-45500-2020
45
500
200
200
RBV-104020-90800-2020
90
800
200
200
RBV-104020-45800-2020
45
800
200
200
Ø108,0 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-108020-90500-2020
90
500
200
200
RBV-104020-45500-2020
45
500
200
200
RBV-104020-90800-2020
90
800
200
200
RBV-104020-45800-2020
45
800
200
200
Ø114,3 X 2,0 mm
N° d'article
Angle [°]
Rayon [mm]
SV1 [mm]
SV2 [mm]
RBV-114320-90500-2020
90
500
200
200
RBV-114320-45500-2020
45
500
200
200
RBV-114320-90800-2020
90
800
200
200
RBV-114320-45800-2020
45
800
200
200
DESCRIPTION DU PRODUIT
Les coudes résistants à l'usure de Michel Tube sont souvent utilisés là où le verre ne peut pas être utilisé (en raison des dimensions ou des prescriptions) et peuvent être explicitement fabriqués sur demande du client.
Les coudes résistants à l'usure présentent une stabilité extrêmement élevée en surface et sont explicitement traités à cet effet. Les coudes de silo ou les embranchements et sous-ensembles spéciaux peuvent être livrés en version résistante à l'usure.
GALERIE D'IMAGES

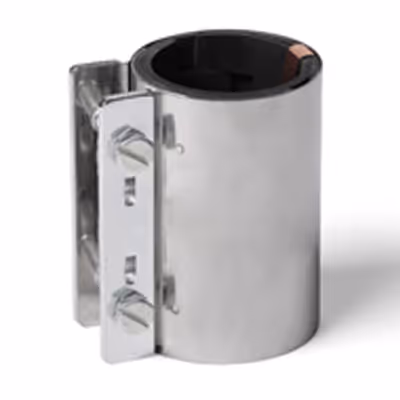

Raccords tubulaires standard pour le verre et l'acier inoxydable
Pour le raccordement de tubes en verre et en acier inoxydable
Tube rond en acier inoxydable
matériau : Acier inoxydable 1.4301
longueur : 6000mm
Couture intérieure lissée
Données techniques
matériel :
Acier inoxydable 1.4301
Longueur standard :
6000mm
diamètre :
38 - 168,3mm
épaisseur de la paroi :
1,5mm, 2mm & 3mm
Numéros d'articles
Ø extérieur
Rayon 100 / 120 / 150 mm
Rayon de 250 mm
Rayon de 500 mm
Rayon de 800 mm
38.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1234
40.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
45.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 2.0
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
50.0 x 1.5
RBE-038015-90100-1010
